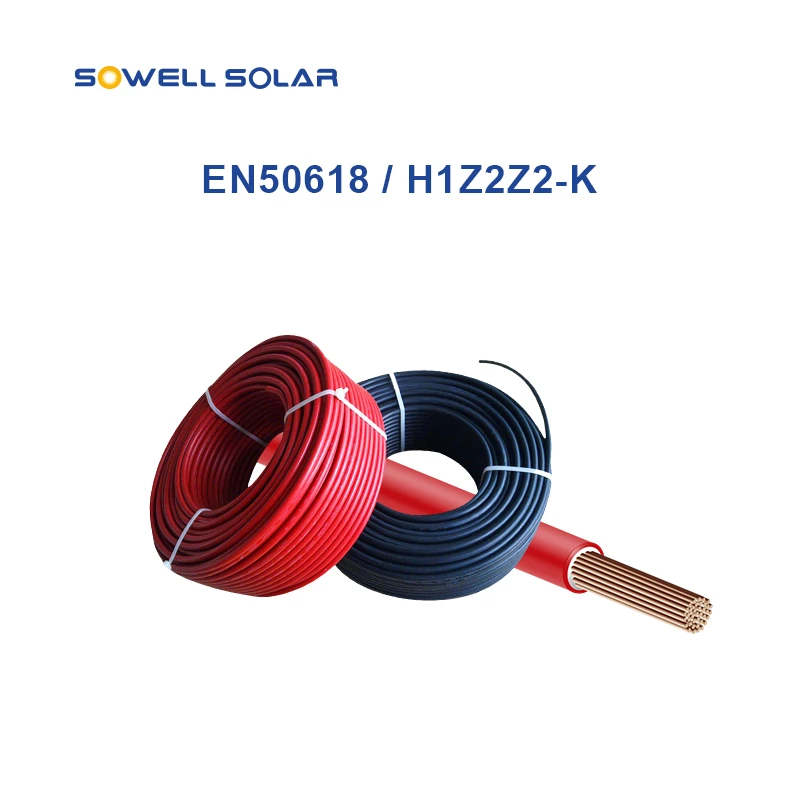

Fotovoltaisk H1Z2Z2-K-kabel - EN 50618

SOWELL ELECTRIC är en professionell kabeltillverkare och leverantör i Kina, vi kan leverera alla typer av fotovoltaisk H1Z2Z2-K-kabel - EN 50618, inklusive 100, 250, 500, 1000 och 4000 meter per rulle (trumma) och anpassade.
Minsta orderkvantitet: Förhandlingsbar
Hamn: Ningbo/Shanghai
Betalningsmetoder: TT/LC/DP/DA/Paypal/Visa

Skicka förfrågan

Produktbeskrivning

Denna halogenfria, tvärbundna polyolefin dubbelskikts fotovoltaisk (PV) kabel är speciellt designad för solenergisystem.

Fotovoltaisk H1Z2Z2-K-kabel - EN 50618 är helt kompatibel med de flesta solcellskomponenter upp till 1 500 V DC, inklusive PV-kopplingsdosor och PV-kontakter, vilket gör den till en idealisk lösning för solcellsinstallationer i bostäder, kommersiella och allmännyttiga skala.

Kabeln är konstruerad för långvarig utomhusanvändning och levererar utmärkt elektrisk prestanda, mekanisk styrka och miljöbeständighet, vilket säkerställer säker och pålitlig kraftöverföring under solcellssystemets livslängd.

Kabel Ytmärkning

PNTECH solcellskabel

EN 50618 H1Z2Z2-K

1 × ** mm²

DC 1500 V

Koppla inte bort under belastning

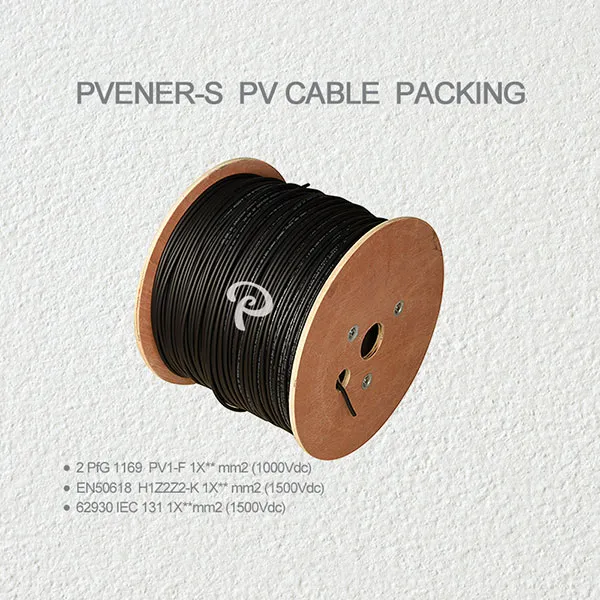

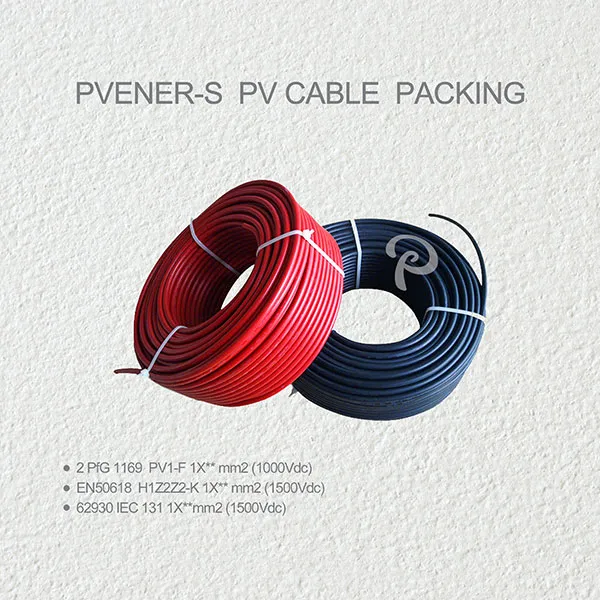

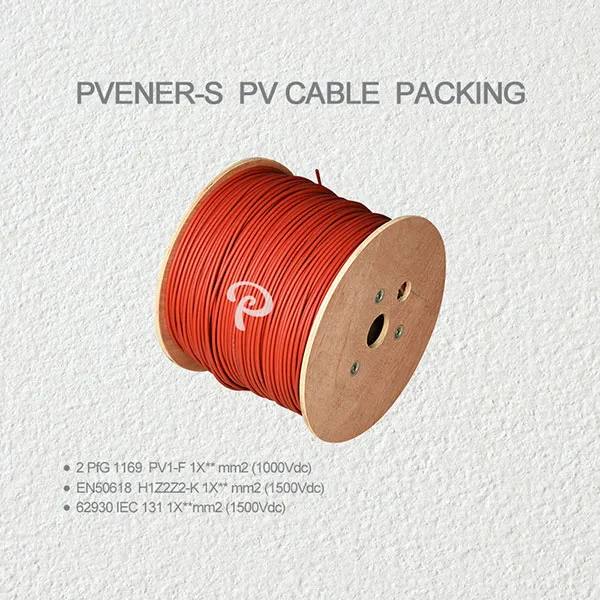

Förpackning

4 mm² solcellskabel

100 meter per rulle, 112 rullar per pall

500 meter per rulle, 18 rullar per pall

Containerladdning

En 20-fots container kan lasta 20 pallar

Anpassning

Andra kabelstorlekar, rulllängder och förpackningsalternativ är tillgängliga på begäran

Hur är fotovoltaisk H1Z2Z2-K-kabel - EN 50618 utformad?

1.Konduktör

Förtennad kopparledare, tillverkad i enlighet med IEC 60228, klass 5, ger utmärkt flexibilitet, konduktivitet och korrosionsbeständighet.

2.Isolering

125°C lågrökande, halogenfri flamskyddad polyolefin, säkerställer hög termisk stabilitet, elsäkerhet och miljöskydd.

3. Ytterhölje

125°C lågrökande, halogenfri flamskyddad polyolefin, ger stark motståndskraft mot värme, nötning och utomhusmiljöförhållanden.

4. Specialprocess

Teknik för tvärbindning av elektronstråle (E-beam cross-linking), förbättrar mekanisk styrka, termisk åldringsbeständighet och långsiktig tillförlitlighet.

Parameter

Art.nr.	Produkt Namn	Modell	Betygsatt Spänning	Dirigentkors sektion mm 2	Strand design Antal x Ø mm	Dirigent motstånd Ω / km 20°C	Ytter-Ømm	Slida Färg
PV-H1-15B	PV-kabel	H1Z2Z2-K	1500VDC	1X1,5	30/0,25	13.70	4,7±0,1 mm	Svart
PV-H1-15R	PV-kabel	H1Z2Z2-K	1500VDC	1X1,5	30/0,25	13.70	4,7±0,1 mm	Röd
PV-H1-25B	PV-kabel	H1Z2Z2-K	1500VDC	1X2,5	49/0,25	8.21	5,3±0,1 mm	Svart
PV-H1-25R	PV-kabel	H1Z2Z2-K	1500VDC	1X2,5	49/0,25	8.21	5,3±0,1 mm	Röd
PV-H1-40B	PV-kabel	H1Z2Z2-K	1500VDC	1X4,0	56/0,285	5.09	5,6±0,1 mm	Svart
PV-H1-40R	PV-kabel	H1Z2Z2-K	1500VDC	1X4,0	56/0,285	5.09	5,6±0,1 mm	Röd
PV-H1-60B	PV-kabel	H1Z2Z2-K	1500VDC	1X6,0	84/0,285	3.39	6,1±0,1 mm	Svart
PV-H1-60R	PV-kabel	H1Z2Z2-K	1500VDC	1X6,0	84/0,285	3.39	6,1±0,1 mm	Röd
PV-H1-100B	PV-kabel	H1Z2Z2-K	1500VDC	1X10	77/0,4	1.95	7,3±0,1 mm	Svart
PV-H1-100R	PV-kabel	H1Z2Z2-K	1500VDC	1X10	77/0,4	1.95	7,3±0,1 mm	Röd
PV-H1-160B	PV-kabel	H1Z2Z2-K	1500VDC	1X16	126/0,4	1.24	9,3±0,1 mm	Svart
PV-H1-160R	PV-kabel	H1Z2Z2-K	1500VDC	1X16	126/0,4	1.24	9,3±0,1 mm	Röd
PV-H1-250B	PV-kabel	H1Z2Z2-K	1500VDC	1X25	196/0,4	0.795	11,2±0,1 mm	Svart
PV-H1-250R	PV-kabel	H1Z2Z2-K	1500VDC	1X25	196/0,4	0.795	11,2±0,1 mm	Röd
PV-H1-350B	PV-kabel	H1Z2Z3-K	1500VDC	1X35	273/0,4	0.565	12,6±0,1 mm	Svart
PV-H1-350R	PV-kabel	H1Z2Z4-K	1500VDC	1X35	273/0,5	0.565	12,6±0,1 mm	Röd

Elektriska egenskaper

Kabeldesign
Dirigent	Förtenna koppartrådar, enligt IEC 60228, klass 5
Isolering	125 ℃ lågrökhalogenfria flamskyddade polyolefiner
Ytterjacka	125 ℃ lågrökhalogenfria flamskyddade polyolefiner
Specialteknik	Elektronstråle tvärbunden
Elektriska egenskaper
Märkspänning U0/U	AC 1000V, DC 1500V
Temperaturområde	-40℃ upp till +90℃
Max. temperatur vid ledare	120 ℃
Min. böjradie	5 x kabeldiameter
Branschstandarder	EN 50618:2014
Draghållfasthet och töjning	enligt EN 60811-1-1
Kall böjning	enligt EN 60811-1-4
Termiska uthållighetsegenskaper	enligt EN60216-2
Halogenfri	enligt 50525-1 bilaga B
Ozonbeständighet	enligt EN 50396
UV-beständighet	enligt HD 605/A1
Flamegenskaper	enligt IEC 60332-1-2
Mått och specifikationer kan ändras utan föregående meddelande.

Produktlinje
Certifikat

Vi har 10 års erfarenhet av tillverkning av PV-kablar och PV-kontakter. Vi kan producera 200 000 meter PV-kablar och 50 000 uppsättningar PV-kontakter per dag. Vår standardiserade pall är mer lämpad för global försäljning. Vår fabrik har inte bara 6 produktionslinjer för höghastighetskabel, utan har också elektronisk utrustning för tvärbindning av bestrålning, vilket är nyckelutrustningen för att kontrollera kabelns kvalitet. Vår avancerade teknik garanterar produktion av högkvalitativa kablar.
